ХИЧЭЭЛ, СУРГАЛТЫН ҮР ДҮНГ ҮНЭЛЭХ ШАЛГУУРЫГ ХЭРЭГЛЭХ ЗӨВЛӨМЖ

ДААЛГАВРЫН ХАРИУЛТЫН ХУВИЛБАР

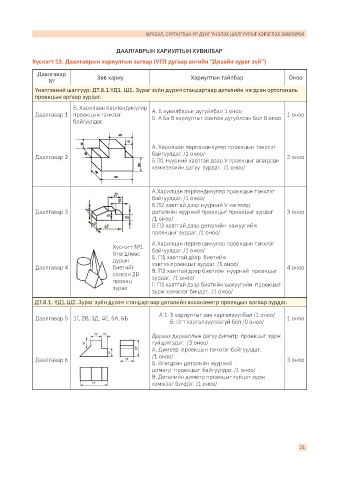

Хүснэгт 13. Даалгаврын хариултын загвар (VIII дугаар ангийн “Дизайн зураг зүй”)

Даалгавар Зөв хариу Хариултын тайлбар Оноо
№
Үнэлгээний шалгуур: ДТ.8.1.ҮД1. Ш1. Зураг зүйн дүрэм стандартаар деталийн нэгдсэн ортогональ
проекцын аргаар зурдаг.

Б. Харилцан перпендикуляр
Даалгавар 1 проекцын тэнхлэг А. Б хувилбарыг дугуйлбал 1 оноо 1 оноо
Б. А ба В хариултыг сонгож дугуйлсан бол 0 оноо
байгуулдаг.

А. Харилцан перпендикуляр проекцын тэнхлэг
байгуулдаг. /1 оноо/
Даалгавар 2 2 оноо
Б.П1 нүүрний хавтгай дээр V проекцыг өгөгдсөн
хэмжээсийн дагуу зурдаг. /1 оноо/

А.Харилцан перпендикуляр проекцын тэнхлэг
байгуулдаг. /1 оноо/
Б.П2 хавтгай дээр нүүрний V чиглэлд
Даалгавар 3 деталийн нүүрний проекцыг проекцыг зурдаг 3 оноо
/1 оноо/
В.П3 хавтгай дээр деталийн хажуугийн
проекцыг зурдаг. /1 оноо/
А.Харилцан перпендикуляр проекцын тэнхлэг
Хүснэгт №1 байгуулдаг. /1 оноо/
Өгөгдлөөс Б. П1 хавтгай дээр биетийн
дурын
Даалгавар 4 биетийг хэвтээ проекцыг зурдаг. /1 оноо/ 4 оноо
В. П2 хавтгай дээр биетийн нүүрний проекцыг
сонгон 2D зурдаг. /1 оноо/
проекц Г. П3 хавтгай дээр биетийн хажуугийн проекцыг
зурах
зурж хэмжээг бичдэг. /1 оноо/
ДТ.8.1. ҮД1.Ш2. Зураг зүйн дүрэм стандартаар деталийн аксонометр проекцын аргаар зурдаг.

Даалгавар 5 1Г, 2В, 3Д, 4Е, 5А, 6Б А.1-3 хариултыг зөв харгалзуулбал /1 оноо/ 1 оноо
Б. Огт харгалзуулаагүй бол /0 оноо/

Дараах дарааллын дагуу диметр проекцыг зурж
гүйцэтгэдэг. /3 оноо/
А. Диметр проекцын тэнхлэг байгуулдаг.
/1 оноо/
Даалгавар 6 3 оноо
Б. Өгөгдсөн деталийн нүүрний
диметр проекцыг байгуулдаг. /1 оноо/
В. Деталийн диметр проекцыг гүйцэт зурж
хэмжээг бичдэг. /1 оноо/

21
